Instalacje w domu w 3D - elektryka, woda, podłogówka i przepusty

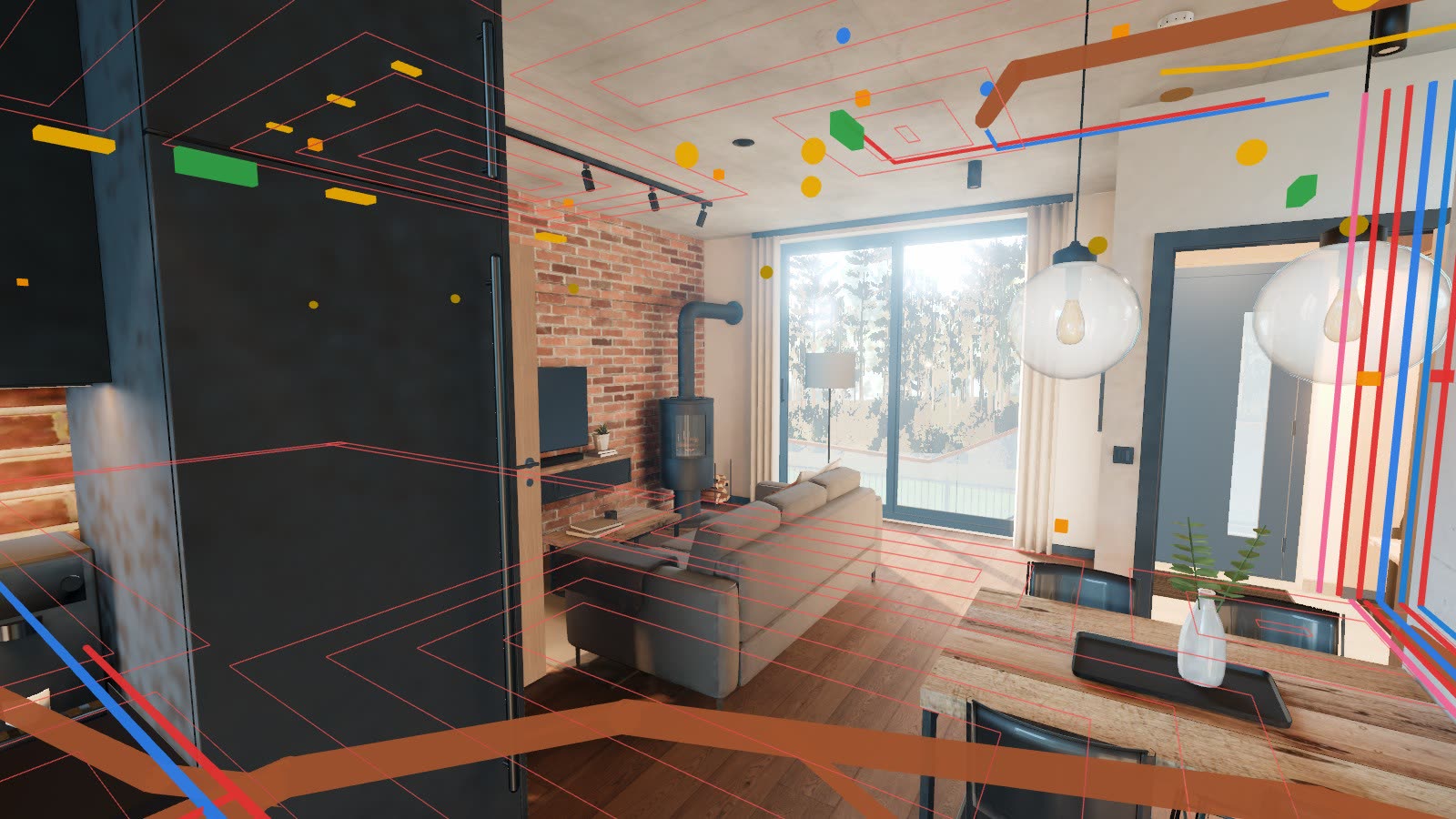

Projekty instalacji to najtrudniejsza część dokumentacji do przeczytania. W spacerze 3D HouseVision przenosimy je z rysunków Twojego projektanta do modelu domu. Instalacja elektryczna, wodna, kanalizacja i ogrzewanie podłogowe są widoczne przez ściany, każda warstwa osobno, w miejscach, w których narysował je projektant.

Instalacja elektryczna w domu w modelu 3D

Z projektu elektrycznego przenosimy gniazda, łączniki, punkty oświetleniowe i trasy przewodów. W spacerze stajesz w kuchni i widzisz, czy gniazdo nad blatem nie wypada za lodówką, a w sypialni, czy łóżko nie zasłoni kontaktu. Wysokości bierzemy z projektu, a jeśli projektant ich nie podał, oznaczamy przyjęte założenie. Więcej o tym, gdzie najczęściej planuje się gniazdka, piszemy w poradniku na jakiej wysokości montować gniazdka.

Instalacja wodna w domu i kanalizacja

Pokazujemy rury wody zimnej i ciepłej, cyrkulację, piony i poziomy kanalizacyjne oraz podejścia do umywalek, WC, wanny, prysznica, zlewu, pralki i zmywarki. Kolory odróżniają wodę od kanalizacji, a rury pod posadzką mają osobny, przyciemniony styl. Łatwo zobaczyć, gdzie biegnie pion i czy nie koliduje z szafą albo drzwiami.

Ogrzewanie podłogowe - pętle i rozdzielacze

Jeśli projekt ma ogrzewanie podłogowe, przenosimy do modelu rozdzielacze i przebieg pętli. Na podłodze widzisz ślad trasy rur. Przyda się przy planowaniu mebli na stałe, odpływów liniowych i miejsc, w których nie wolno wiercić w posadzce.

Przepusty w stropie

Przed betonowaniem stropu trzeba zostawić w nim otwory na piony kanalizacyjne, wodę, wentylację, kable i komin. W pakiecie z instalacjami dostajesz mapę przepustów w stropie z wymiarami od ścian, w PDF do wydruku dla ekipy. W spacerze przepusty są oznaczone w miejscu, w którym przechodzą przez strop. Co jeszcze sprawdzić przed betonowaniem, opisujemy w poradniku przepusty w stropie.

Jak to działa w spacerze

• Warstwy osobno. Włączasz tylko elektrykę, tylko wodę albo wszystko naraz.
• Przez ściany. Instalacje są widoczne przez tynk, a te schowane za meblami nie mieszają się z widokiem.
• Rzut instalacji. Jednym przyciskiem przechodzisz do widoku z góry na parter albo piętro z instalacjami.
• Opis z projektu. Przy przepustach i urządzeniach podajemy opis z rysunku, np. średnicę rury i odległość od ściany.

Czego nie robimy

Nie projektujemy instalacji i nie zastępujemy projektanta. Wiernie przenosimy rysunki uprawnionego projektanta do modelu, więc model jest materiałem poglądowym. Gdy zauważysz w spacerze coś, co chcesz zmienić, zgłaszasz to projektantowi, a my przygotujemy nowy model z poprawionego projektu.

Dla kogo jest pakiet z instalacjami

Dla każdego, kto chce wiedzieć, co kryją ściany, zanim zostaną otynkowane. Najwięcej daje przed wylaniem stropu i przed tynkami, bo wtedy zmiana przebiegu instalacji jest najtańsza. Po budowie model przydaje się przy wieszaniu szafek i wierceniu w ścianach.

Najczęstsze pytania

Jakie projekty instalacji muszę przysłać?

Projekt instalacji elektrycznej, wodno-kanalizacyjnej i ogrzewania, najlepiej w PDF albo DWG. Jeśli masz tylko część projektów, pokażemy w modelu te, które są.

Czy model pokaże błędy w projekcie instalacji?

Model pokazuje dokładnie to, co jest w projekcie. Często dopiero w 3D widać kolizje, np. gniazdo za szafą albo pion w miejscu drzwi. Ocenę, czy to błąd, i decyzję o zmianie zostawiamy projektantowi.

Ile kosztuje pakiet Spacer + Instalacje?

6 699 zł brutto dla domu do 150 m² i 8 499 zł brutto dla domu 150-250 m². Szczegóły w cenniku.

Czy mogę wydrukować instalacje dla ekipy?

Tak. W pakiecie z instalacjami są arkusze do druku i mapa przepustów w PDF.
