Instalacja elektryczna w domu - jak ją zaplanować przed budową

28 października 2026 · 10 min czytania

Rzut parterowego domu z góry z naniesionymi przewodami elektrycznymi, gniazdami i punktami świetlnymi oraz rurami wody i ogrzewania podłogowego

Instalację elektryczną w domu planuje się na papierze, zanim elektryk wykuje pierwszą bruzdę. Podstawą jest projekt instalacji elektrycznej, który przygotowuje projektant z uprawnieniami: rozdzielnica, podział na obwody, rozmieszczenie gniazd, łączników i punktów świetlnych. Ty dokładasz do niego to, czego projektant nie wie, czyli gdzie staną meble i jakie urządzenia kupisz. Niżej znajdziesz, co jest w projekcie, jak wygląda najprostszy schemat, ile punktów ma typowy dom i ile kosztuje punkt elektryczny w 2026 roku.

Projekt elektryczny - co w nim jest

Instalacja elektryczna należy do projektu technicznego, czyli części projektu budowlanego przeznaczonej dla wykonawców. Rozporządzenie o zakresie projektu budowlanego (§ 24) wymienia w niej instalacje elektroenergetyczne, telekomunikacyjne i piorunochronną, pokazane na rzutach i przekrojach albo jako opisane schematy. Projektu technicznego nie dołączasz do wniosku o pozwolenie na budowę, ale Prawo budowlane (art. 42) wymaga, żeby był gotowy przed rozpoczęciem robót i trafił do kierownika budowy.

Projekt instalacji elektrycznej podpisuje osoba z uprawnieniami budowlanymi do projektowania w specjalności instalacyjnej, w zakresie instalacji elektrycznych. Świadectwo kwalifikacyjne SEP, które ma elektryk, uprawnia do montażu i pomiarów, ale nie do projektowania. Uprawnienia projektanta sprawdzisz w rejestrze e-CRUB.

Typowy projekt ma dwie części:

  • opisową: bilans mocy, opis rozwiązań, dobór zabezpieczeń i wytyczne montażu,
  • rysunkową: schemat zasilania i rozdzielnicy, rzuty kondygnacji z rozmieszczeniem punktów, trasy przewodów. Oferteo podaje, że projekt dla domu kosztuje zwykle od 1 500 do 5 000 zł netto, a przy dużym domu z pompą ciepła i ładowarką więcej (dane z 2025 r.). Co musisz dać projektantowi? Przede wszystkim plan wnętrz, choćby orientacyjny. Murator zwraca uwagę, że bez niego nie wiadomo, gdzie dać wypust nad stołem, gniazda przy telewizorze i komputerze, i że gniazda nie powinny lądować za kanapą. Druga rzecz to lista większych odbiorników. Pompa ciepła, płyta indukcyjna, klimatyzacja, ładowarka do samochodu czy zasilanie garażu to dodatkowe obwody, a każdy z nich podnosi koszt instalacji.

Obwody i rozdzielnica

Najprostszy schemat domowej instalacji elektrycznej

Najprostszy schemat da się opisać w czterech krokach:

  1. Złącze przy granicy działki, w którym są zabezpieczenia główne, zwykle razem z licznikiem.
  2. Kabel zasilający prowadzony w ziemi do domu.
  3. Rozdzielnica w domu, z której wychodzą wszystkie obwody. Są w niej wyłączniki nadprądowe (osobny dla każdego obwodu), wyłączniki różnicowoprądowe i ochrona przeciwprzepięciowa.
  4. Obwody odbiorcze do gniazd, oświetlenia i pojedynczych urządzeń. Warunki techniczne z 2002 r. (§ 183) wymieniały podstawowe zasady takiej instalacji: złącze pozwalające odłączyć budynek od sieci, osobne przewody ochronny i neutralny, wyłączniki różnicowoprądowe i nadprądowe, selektywność zabezpieczeń, połączenia wyrównawcze, ochronę przeciwprzepięciową, przewody wyłącznie miedziane przy przekroju do 10 mm² oraz prowadzenie przewodów w liniach prostych, równolegle do krawędzi ścian i stropów.

Instalacja elektryczna w domu: schematy w projekcie

W projekcie spotkasz dwa rodzaje rysunków. Schemat jednokreskowy (ideowy) pokazuje rozdzielnicę i obwody, ale nie mówi, gdzie co leży w domu. Rzuty pokazują rzeczywiste położenie gniazd, łączników i opraw na planie kondygnacji. Pierwszy jest dla elektryka montującego rozdzielnicę, drugi dla Ciebie, bo na nim widać, czy gniazdo trafi za szafę.

Jakie obwody są potrzebne

Warunki techniczne (§ 188) wymagały w mieszkaniu osobnych obwodów dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd do urządzeń w kuchni oraz odbiorników, które potrzebują własnego zabezpieczenia. Murator radzi podzielić instalację w domu na kilkanaście obwodów, żeby awaria jednego nie wyłączała reszty domu. Według poradników jeden obwód nie powinien obsługiwać więcej niż 10 gniazd albo 20 punktów świetlnych.

W praktyce obwody oświetleniowe wykonuje się przewodem 1,5 mm² z wyłącznikiem B10, a obwody gniazd przewodem 2,5 mm² z wyłącznikiem B16 (tak podaje kb.pl). Obwody jednofazowe mają trzy żyły, trójfazowe pięć. Ostateczny przekrój i zabezpieczenie dobiera projektant, bo zależą od długości obwodu, sposobu ułożenia i mocy odbiorników. Zasilanie kuchni, w tym płyty indukcyjnej, opisujemy we wpisie o gniazdkach w kuchni.

Wyłączniki różnicowoprądowe

Norma PN-HD 60364-4-41 wymaga, żeby gniazda ogólnego użytku miały ochronę uzupełniającą wyłącznikiem różnicowoprądowym o prądzie zadziałania nie większym niż 30 mA. W łazience, według PN-HD 60364-7-701, taką ochronę mają mieć wszystkie obwody, z nielicznymi wyjątkami z normy. Część poradników opisuje też wyłącznik 300 mA na całą instalację jako ochronę przeciwpożarową. Inżynier Budownictwa zaznacza, że w typowym mieszkaniu nie jest on wymagany. Ile wyłączników dać i jak podzielić między nie obwody, decyduje projektant.

Uwaga na stan prawny. Według Muratora rozporządzenie o warunkach technicznych z 2002 r. utraciło moc 20 września 2026 r., a nowe nie zostało ogłoszone. Dzięki zmianie Prawa budowlanego projekt można przygotować według dotychczasowych wymagań, składając oświadczenie inwestora, do 20 marca 2028 r. Na jakich przepisach opiera się Twój projekt, zapytaj projektanta.

Ile punktów elektrycznych w domu

Punktem elektrycznym jest gniazdo, łącznik, wypust oświetleniowy albo podłączenie urządzenia. Murator podaje, że dom o powierzchni 150 m² ma zwykle od 80 do 120 punktów. Rozrzut wynika z układu wnętrz i wyposażenia: kuchnia z wyspą, gabinet, garaż czy oświetlenie ogrodu szybko podnoszą liczbę.

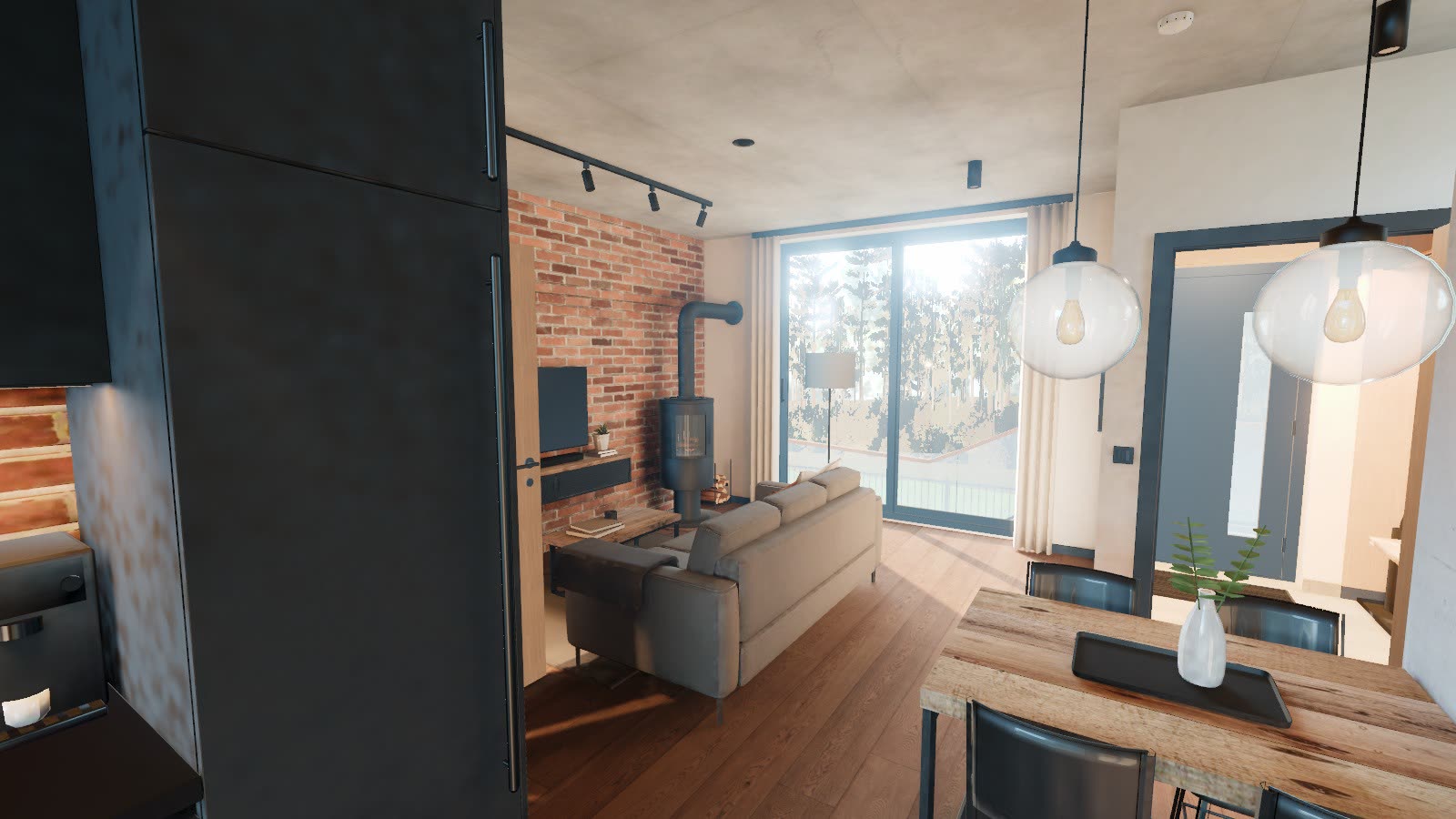

Salon z jadalnią w spacerze 3D: lampy wiszące nad stołem, szynoprzewód z reflektorami i oprawy w suficie
Lampy nad stołem, szynoprzewód i oprawy w suficie: każde z tych miejsc trzeba przewidzieć w projekcie

Najprościej policzyć punkty pokój po pokoju, z meblami na rzucie:

  • gniazda: przy łóżku, biurku, telewizorze, w przedpokoju i na zapas; ile i na jakiej wysokości, piszemy we wpisie na jakiej wysokości gniazdka i włączniki,
  • kuchnia: gniazda nad blatem i pod każde urządzenie w zabudowie, osobno opisane w artykule o gniazdkach w kuchni,
  • łazienka i sypialnia: gniazda przy lustrze, pralce i łóżku, z ograniczeniami stref w łazience; szczegóły w tekście o gniazdkach w łazience i sypialni,
  • oświetlenie: wypust sufitowy, kinkiety, lampy nad stołem i wyspą, oświetlenie schodów i elewacji,
  • łączniki: przy każdych drzwiach od strony klamki, schodowe na dole i na górze schodów,
  • urządzenia na stałe: kocioł lub pompa ciepła, rekuperator, brama garażowa, ładowarka, alarm.

Ile kosztuje punkt elektryczny w 2026 roku

Ceny za punkt różnią się mocno między źródłami, bo każde liczy co innego: z materiałem albo bez, netto albo brutto, nowa instalacja albo przeróbka. Porównuj więc oferty z tym samym zakresem.

Źródło i dataIle za punkt elektrycznyCo obejmuje
kb.pl, cennik z 06.09.2026185-229 zł brutto, średnio 201 złnowy punkt, robocizna z materiałem, VAT 8%
Murator, 11.09.2026180-250 zł bruttoartykuł nie podaje, czy z materiałem
Murator za Extradom, 19.10.2026171 zł (lubelskie) do 212 zł (mazowieckie) bruttoprzeliczenie na punkt według województw
Oferteo, aktualizacja 17.03.202690-190 zł netto; Warszawa 140-210 zł, mniejsze miejscowości 90-140 złrobocizna z kuciem bruzd
kb.pl, cennik z 06.09.202692-119 zł bruttosama robocizna przy remoncie, np. przeniesienie gniazda

Dla całego domu 150 m² Murator szacuje standardową instalację na 25-45 tys. zł z robocizną i materiałami. W przykładowym kosztorysie dla około 100 punktów wychodzi ok. 30 tys. zł. Część wycen nie obejmuje rozdzielnicy, pomiarów ani osprzętu, więc dopytaj o to przed podpisaniem umowy. Na cenę wpływają też ściany: Murator podaje za wykucie bruzdy 25-45 zł za metr w cegle lub pustaku i 50-85 zł za metr w żelbecie. Wszystkie kwoty są orientacyjne, zależą od regionu i zakresu prac, a wiążąca jest tylko wycena wykonawcy.

Symbol gniazda elektrycznego i inne oznaczenia na schemacie

Rysunki elektryczne korzystają z symboli wywodzących się z normy IEC 60617, a każdy projektant dołącza legendę. Najczęściej zobaczysz:

  • symbol gniazda elektrycznego: półkole z kreską; cyfra 2 przy symbolu oznacza gniazdo podwójne,
  • łącznik światła: kółko z odnogą,
  • punkt świetlny: krzyżyk, często w kółku,
  • rozdzielnica: jej zawartość, czyli wszystkie zabezpieczenia i obwody, pokazuje osobny schemat jednokreskowy. Szczegóły zależą od biura projektowego, więc rozstrzyga zawsze legenda Twojego projektu. Pełny słownik symboli, także dla wentylacji, drzwi czy schodów, znajdziesz w artykule oznaczenia na rzucie i w projekcie budowlanym.

Jak sprawdzić rozmieszczenie w 3D, zanim zaczną się bruzdy

Instalacja elektryczna w nowym domu jest najtańsza do zmiany na papierze. Po tynkach każda przeróbka oznacza kucie i malowanie od nowa. Zanim elektryk wejdzie na budowę:

  1. Nałóż projekt wnętrz na rzut elektryczny i sprawdź każde gniazdo względem mebli.
  2. Sprawdź kierunek otwierania drzwi przy każdym łączniku.
  3. Przejrzyj listę urządzeń i porównaj ją z obwodami w schemacie rozdzielnicy.
  4. Jeśli przewody idą przez strop, uzgodnij przejścia przed betonowaniem; opisujemy to w tekście o przepustach w stropie.
  5. Każdą zmianę zgłoś projektantowi, a po wykonaniu poproś, żeby zmiany trafiły na rysunki powykonawcze.
  6. Zrób zdjęcia ścian z przewodami przed tynkowaniem, z miarką w kadrze. Prąd to sprawa bezpieczeństwa, więc instalację wykonuje elektryk z uprawnieniami, według projektu. Po zakończeniu prac robi pomiary, m.in. rezystancji izolacji, impedancji pętli zwarcia i działania wyłączników różnicowoprądowych, i spisuje protokół. Ten dokument jest potrzebny przy odbiorze budynku i przy umowie z dostawcą prądu. Rzut z symbolami mówi niewiele, jeśli nie umiesz sobie wyobrazić pokoju z meblami. W spacerze 3D HouseVision gniazda, łączniki, punkty świetlne i trasy przewodów z Twojego projektu elektrycznego widać przez ściany, w skali 1:1, obok okien, drzwi i mebli. Nie projektujemy instalacji i niczego w niej nie zmieniamy, tylko wiernie przenosimy rysunki uprawnionego projektanta. Dzięki temu kolizję zauważysz przed bruzdami i zgłosisz ją projektantowi. Jak to wygląda, zobaczysz na stronie instalacje w 3D.

Najczęstsze pytania

Kto może zaprojektować instalację elektryczną w domu?

Projektant z uprawnieniami budowlanymi do projektowania w specjalności instalacyjnej, w zakresie instalacji elektrycznych. Świadectwo SEP elektryka nie wystarcza do projektowania. Uprawnienia sprawdzisz w rejestrze e-CRUB.

Ile kosztuje punkt elektryczny w 2026 roku?

Według kb.pl nowy punkt z materiałem kosztuje 185-229 zł brutto (cennik z 06.09.2026), Murator podaje 180-250 zł. Oferteo podaje 90-190 zł netto za robociznę z kuciem bruzd. Ceny zależą od regionu, rodzaju ścian i zakresu prac.

Ile punktów elektrycznych ma dom 150 m²?

Murator podaje orientacyjnie od 80 do 120 punktów. Punktem jest gniazdo, łącznik, wypust oświetleniowy albo podłączenie urządzenia. Dokładną liczbę ustalisz z projektantem na podstawie planu wnętrz.

Ile gniazd może być w jednym obwodzie?

Poradniki Muratora i kb.pl podają najwyżej 10 gniazd albo 20 punktów świetlnych w jednym obwodzie. Duże odbiorniki, np. kuchenka czy piekarnik, dostają osobne obwody. Dokładny podział ustala projektant.

Czy każde gniazdo musi mieć wyłącznik różnicowoprądowy?

Norma PN-HD 60364-4-41 wymaga ochrony uzupełniającej wyłącznikiem różnicowoprądowym do 30 mA dla gniazd ogólnego użytku. W łazience taką ochronę mają mieć wszystkie obwody. Liczbę wyłączników i podział obwodów dobiera projektant.
