Wysokość gniazdka przy umywalce i gniazdka w sypialni - gdzie je zaplanować
Wysokość gniazdka przy umywalce nie jest zapisana w żadnym przepisie. Poradniki podają dla gniazd w łazience od około 120 cm (kb.pl) do około 140 cm nad podłogą (Murator, Castorama), a norma mówi tylko, gdzie gniazda być nie może: w strefach wokół wanny i prysznica. W sypialni gniazdo przy łóżku montuje się nisko, za szafką nocną, albo wyżej, nad jej blatem, i tu największym ryzykiem jest łóżko, które zasłoni puszkę. Ogólne wysokości dla całego domu zebraliśmy we wpisie na jakiej wysokości gniazdka i włączniki, a tutaj skupiamy się na łazience i sypialni.
Łazienka: strefy i wysokości
Prąd w łazience to jedyne miejsce w domu, gdzie położenie gniazda wynika z normy. Norma PN-HD 60364-7-701:2010 dotyczy pomieszczeń z wanną lub prysznicem i jest powołana w warunkach technicznych. Dzieli przestrzeń wokół wanny i brodzika na strefy:
| Strefa | Zasięg | Czy wolno dać gniazdo 230 V |
|---|---|---|
| 0 | wnętrze wanny albo brodzika | nie |
| 1 | nad wanną albo brodzikiem, do 225 cm nad podłogą | nie |
| 2 | pas 60 cm od granicy strefy 1, także do 225 cm | nie, wyjątkiem jest gniazdo do golarki na warunkach z normy |
| poza strefami | reszta łazienki | tak |

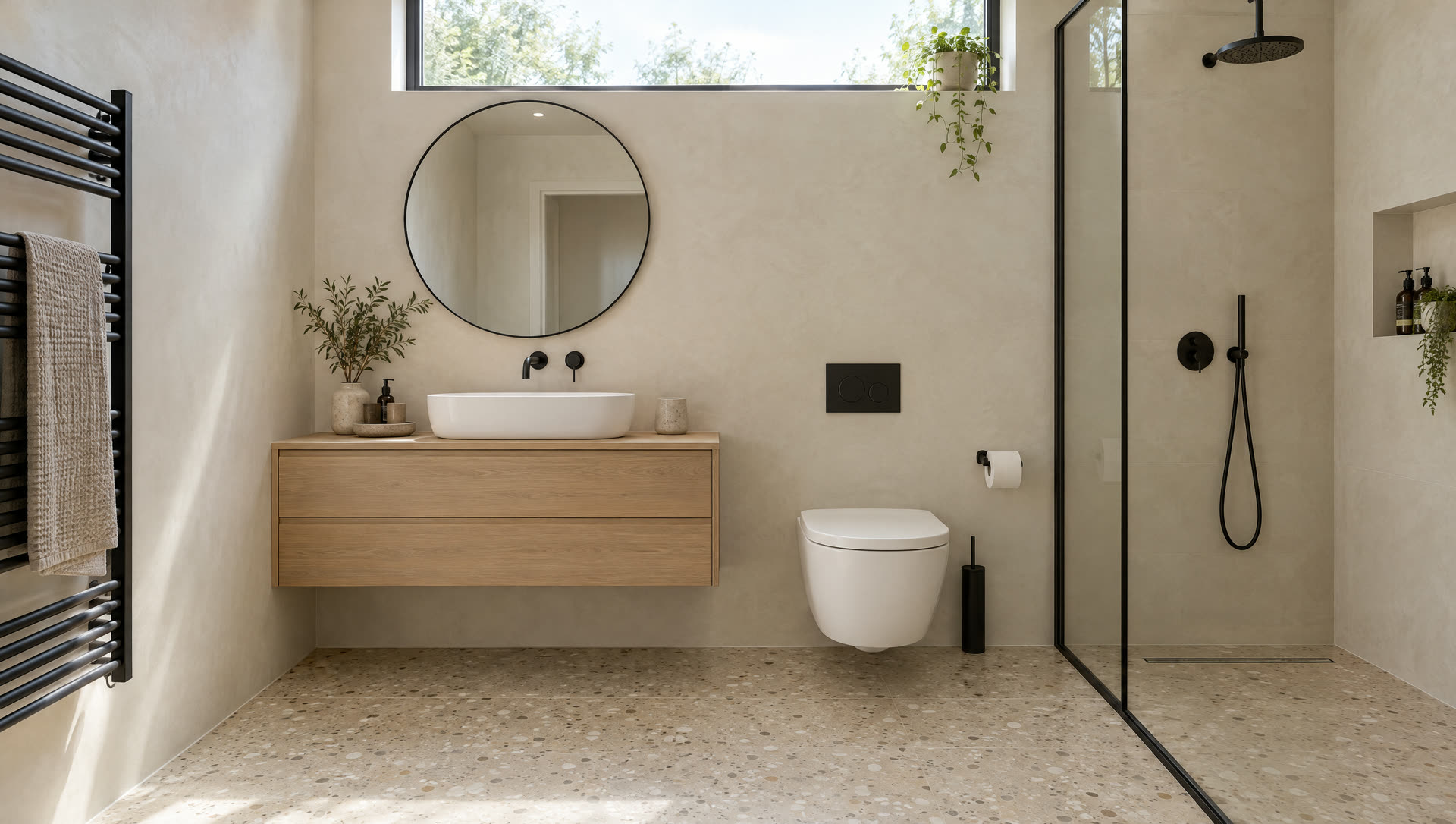

Przy prysznicu bez brodzika granice są inne. Według Inżyniera Budownictwa nie ma wtedy strefy 2, za to strefa 1 jest powiększona i sięga 120 cm w poziomie. Dla odpływu liniowego i szklanej ścianki trzeba więc liczyć strefy inaczej niż dla kabiny z brodzikiem. Europejska wersja normy ma też nowsze wydanie (HD 60364-7-701:2024), dlatego granice stref w swoim projekcie zawsze potwierdź z elektrykiem.
Do tego dochodzą wymagania dla całego pomieszczenia:
- Wyłącznik różnicowoprądowy 30 mA. Norma wymaga ochrony uzupełniającej dla wszystkich obwodów wprowadzonych do łazienki. Wyjątki to obwody bardzo niskiego napięcia (SELV, PELV) i pojedyncze urządzenie zasilane z transformatora separacyjnego, np. gniazdo do golarki. Sam wyłącznik nie musi wisieć w łazience, zwykle jest w rozdzielnicy.
- Stopień ochrony IP. W strefie 0 wymaga się IPX7, w strefach 1 i 2 co najmniej IPX4. Poza strefami norma nie stawia dodatkowych wymagań, ale Inżynier Budownictwa radzi gniazda z pokrywą (IP34 lub IP44), a Murator i Castorama podają IP44.
Na jakiej wysokości gniazdka w łazience
Wysokość gniazd poza strefami to już praktyka, nie przepis. Kb.pl pisze o co najmniej 120 cm od podłogi, Murator i Castorama o około 140 cm. Castorama radzi też minimum trzy gniazda w łazience, niezależnie od metrażu, w odstępach około 2 m. Gniazdo na tej wysokości obsłużysz bez schylania.
Wysokość gniazdka przy umywalce
Tu przyda się wysokość samej umywalki. Kb.pl podaje, że górna krawędź umywalki dla dorosłych to zwykle 75-80 cm, a przy domownikach powyżej 170 cm wzrostu 85-90 cm. Umywalka nablatowa też powinna sięgać 85-90 cm. Gniazdo na wysokości 120-140 cm wypada więc przy umywalce 85-90 cm mniej więcej 30-55 cm nad krawędzią misy, w pasie obok lustra.
Strefy z normy liczy się od wanny i prysznica, nie od umywalki. Kb.pl radzi jednak trzymać gniazda co najmniej 60 cm od całej „mokrej” części łazienki, łącznie z umywalką, a producent osprzętu JUNG podaje odstęp 60 cm od przyłączy wody w kuchni. To zalecenia, nie wymóg, ale dobra miara dla gniazda przy baterii. W małej łazience, gdzie umywalka stoi tuż przy prysznicu, położenie gniazda musi wyznaczyć elektryk według stref.
Gniazdko przy lustrze i pralce
Gniazdo przy lustrze
Murator radzi zaplanować dwa gniazda obok lustra: na suszarkę, maszynkę do golenia albo ładowarkę szczoteczki. Castorama dodaje prostownicę i lokówkę oraz osobny włącznik oświetlenia lustra przy tej strefie. Słowo „obok” ma tu znaczenie. Jeśli zamiast zwykłego lustra powiesisz szafkę lustrzaną albo duże lustro z podświetleniem, gniazdo zaplanowane „przy lustrze” może wylądować za nim. Wymiary lustra albo szafki wybierz więc przed bruzdami, a Murator przypomina, że miejsca gniazdek ustala się przed wykończeniem ścian.
Gniazdo do golarki to jedyne gniazdo, które norma dopuszcza w strefie 2, i to pod konkretnymi warunkami. Jeśli umywalka stoi blisko wanny, nie zakładaj, że zwykłe gniazdo obok lustra przejdzie. To decyzja projektanta i elektryka.
Gniazdo do pralki
Castorama radzi przeznaczyć jedno z gniazd w łazience dla pralki. Murator podaje dwie zasady położenia:
- gniazdo nie powinno być niżej niż odpływ i doprowadzenie wody, ze względu na ryzyko zalania, a najwygodniejsze jest nad pralką,
- przy pralce schowanej pod blatem gniazdo daje się obok pralki, po przeciwnej stronie niż zawór wody, i tak, żeby pralkę dało się wysunąć do serwisu. Gniazdo do pralki musi być poza strefami. Sama pralka najlepiej też stoi poza strefą 2, czyli co najmniej 60 cm od kabiny. Inżynier Budownictwa pisze, że jeśli pralka musi stać w strefie 2, potrzebna jest ścianka działowa do wysokości co najmniej 225 cm albo pralka o stopniu ochrony co najmniej IPX4, plus dodatkowe wymagania dla przewodów. Castorama przypomina też o zasilaniu elektrycznego grzejnika łazienkowego, jeśli taki planujesz. Jak zaplanować wodę i odpływ pod pralkę, opisujemy we wpisie o instalacji wodnej w domu.
Sypialnia: gniazdka przy łóżku i biurku
Jak rozmieścić kontakty w sypialni? Najpierw policz je. Castorama przyjmuje ogólną zasadę jednego podwójnego gniazda na każde 4-6 m² pokoju, nie mniej niż dwa gniazda. Gniazdka w sypialni trafiają potem głównie w trzy miejsca: przy łóżku, przy biurku albo toaletce i przy telewizorze, jeśli go planujesz. Murator wymienia gniazda pod telewizor z dodatkowym sprzętem oraz osobne gniazdo do ładowarki telefonu czy laptopa.
Gniazdko przy łóżku: nisko czy nad szafką
Kb.pl radzi gniazda w pobliżu łóżka: przy łóżku dwuosobowym po obu stronach, przy jednoosobowym wystarczy jedno. Podaje też wysokość około 30 cm od podłogi i zauważa, że takie gniazda można schować za szafkami nocnymi. Drugi wariant to gniazdo wyżej, nad blatem szafki. Niemiecki sklep elektryczny Wandelt w swoim poradniku podaje dla gniazd przy łóżku 60-70 cm i radzi 2-3 gniazda po każdej stronie.
| Wariant | Wysokość | Plusy | Minusy |
|---|---|---|---|
| Za szafką nocną | ok. 30 cm (kb.pl) | kable schowane, gniazdo niewidoczne | żeby wpiąć ładowarkę, trzeba odsunąć szafkę albo sięgać pod nią |
| Nad blatem szafki | ok. 60-70 cm (Wandelt) | ładowarka i lampka w zasięgu ręki | gniazdo widać, łatwo je zasłonić szafką albo zagłówkiem |
Wysokość górnego gniazda wyznacz od szafki, którą naprawdę kupisz. Brytyjski producent mebli Feather & Black podaje typową wysokość szafki nocnej 55-65 cm i radzi, żeby blat był równo z górą materaca albo 2-5 cm wyżej. Przy niskim łóżku 60 cm wypadnie nad blatem, przy wysokim łóżku z grubym materacem gniazdo może zniknąć za szafką.
Castorama radzi też w sypialni łącznik schodowy przy łóżku, czyli możliwość zgaszenia górnego światła zarówno przy drzwiach, jak i z łóżka. Jeśli chcesz kinkiety nad szafkami zamiast lampek, ich zasilanie też trzeba narysować przed tynkami.
Gniazdka przy biurku
Castorama radzi montować gniazda przy biurku na wysokości jego blatu, żeby lampka i ładowarka nie wymagały schodzenia pod blat. Jeśli pod biurkiem ma stać komputer, przyda się też gniazdo nisko. Policz urządzenia tak samo jak w kuchni: każde stale włączone dostaje własne gniazdo, o czym piszemy szerzej we wpisie gniazdka w kuchni.
Dlaczego łóżko „wchodzi” na gniazdko i jak tego uniknąć
Elektryk osadza puszki według rysunku instalacji. Na tym rysunku gniazdo to symbol na kresce ściany, a łóżka zwykle nie ma albo jest narysowane umownie. Kolizja wychodzi dopiero wtedy, gdy wniesiesz meble. Najczęstsze przyczyny:
- Inna szerokość łóżka. Standardowe materace dwuosobowe mają 140, 160, 180 albo 200 cm szerokości, a za najpopularniejsze kb.pl uznaje 140 i 160 cm. Jeśli łóżko stoi na środku ściany, każde 20 cm szerokości więcej przesuwa każdą szafkę nocną o 10 cm na bok. Gniazdo zaplanowane tuż przy krawędzi łóżka ląduje za ramą.
- Wymiar materaca zamiast ramy. Rama i zagłówek bywają szersze niż materac, więc rysując łóżko na rzucie, bierz wymiar zewnętrzny z karty produktu.
- Wysoki zagłówek. Tapicerowany zagłówek, zwłaszcza szerszy niż łóżko, potrafi zasłonić gniazdo zaplanowane nad szafką.
- Łóżko przy innej ścianie. Jeśli po tynkach przesuniesz łóżko pod okno albo obrócisz je o 90 stopni, gniazda zostają w pustej ścianie albo za szafą.
- Szafka nocna innej wysokości. Gniazdo na 60 cm przy szafce 65 cm jest schowane za nią, a nie nad nią. Jak tego uniknąć:
- Wybierz łóżko i szafki nocne, zanim elektryk zrobi bruzdy, przynajmniej ich wymiary.
- Narysuj je na rzucie sypialni w skali, z zewnętrznym wymiarem ramy i zagłówka.
- Podaj elektrykowi położenie gniazd od narożnika ściany albo od osi łóżka, a wysokość od blatu szafki, nie tylko „przy łóżku”.
- Przy niepewnym układzie rozważ dwa poziomy: gniazdo nisko za szafką i drugie nad blatem.
- Sprawdź, czy nad łóżkiem nie przechodzi trasa przewodów, w którą wkręcisz półkę albo kinkiet. Jak wyglądają typowe trasy, opisujemy we wpisie o instalacji elektrycznej w domu. Jeśli rysunek instalacji jest dla Ciebie nieczytelny, zacznij od słownika oznaczeń na rzucie. Na płaskim rzucie trudno ocenić, czy gniazdo zmieści się nad szafką i czy zagłówek go nie zasłoni. W spacerze 3D HouseVision gniazda, łączniki i przewody z Twojego projektu elektrycznego widać przez ściany, w skali 1:1, a w pakiecie Premium możesz sam ustawić w pokoju łóżko, szafki i szafę. Wtedy kolizja łóżka z gniazdkiem albo szafki lustrzanej z gniazdem przy umywalce jest widoczna od razu. Nie projektujemy instalacji: wiernie przenosimy rysunki uprawnionego projektanta, więc problem zgłaszasz jemu, zanim zaczną się bruzdy. Zobacz, jak to wygląda na stronach instalacje w 3D i wnętrza i meblowanie 3D.
Najczęstsze pytania
Na jakiej wysokości gniazdko przy umywalce?
Przepis tego nie określa. Poradniki podają dla gniazd w łazience od około 120 cm (kb.pl) do 140 cm nad podłogą (Murator, Castorama). Przy umywalce o wysokości 85-90 cm to mniej więcej 30-55 cm nad jej krawędzią, obok lustra, a nie za nim.
Jak daleko od wanny i prysznica może być gniazdko?
Zwykłe gniazdo 230 V musi być poza strefą 2, czyli co najmniej 60 cm od granicy strefy 1, liczonej od krawędzi wanny albo brodzika, do wysokości 225 cm. Przy prysznicu bez brodzika strefy wyglądają inaczej. Dokładne położenie wyznacza uprawniony elektryk według projektu.
Czy gniazdko w łazience musi mieć IP44?
Poza strefami norma nie wymaga konkretnego stopnia IP. Inżynier Budownictwa radzi gniazda z pokrywą (IP34 lub IP44), a Murator i Castorama podają IP44. Wszystkie obwody w łazience muszą mieć ochronę wyłącznikiem różnicowoprądowym 30 mA.
Na jakiej wysokości gniazdko przy łóżku?
Kb.pl podaje około 30 cm, z gniazdem schowanym za szafką nocną. Jeśli chcesz ładować telefon na blacie, gniazdo daje się wyżej, np. na 60-70 cm, jak radzi niemiecki poradnik sklepu Wandelt. Wysokość dopasuj do szafki, którą kupisz.
Ile gniazdek w sypialni?
Castorama przyjmuje jedno podwójne gniazdo na każde 4-6 m², nie mniej niż dwa. Przy łóżku dwuosobowym gniazda dajesz po obu stronach, do tego gniazdo przy biurku i przy telewizorze, jeśli je planujesz.
Gdzie dać gniazdo do pralki w łazience?
Poza strefami wokół wanny i prysznica, nie niżej niż odpływ i doprowadzenie wody. Murator radzi gniazdo nad pralką, a przy zabudowie pod blatem obok niej, po przeciwnej stronie niż zawór wody.
