Jak czytać projekt domu? Rzuty, przekroje, elewacje i branże krok po kroku

26 października 2026 · 10 min czytania

Wydrukowany rzut parteru i przekrój domu na drewnianym stole, obok linijka skalówka i ołówek

Jak czytać projekt budowlany? Od ogółu do szczegółu: najpierw projekt zagospodarowania działki, potem rzuty kondygnacji, przekroje i elewacje, na końcu rysunki konstrukcji i instalacji. Na każdym arkuszu zaczynasz od tabelki z tytułem i skalą, potem sprawdzasz legendę i poziom ±0,00. Poniżej przechodzimy przez każdy rodzaj rysunku i mówimy, na co patrzeć.

Z czego składa się projekt domu

Prawo budowlane (art. 34 ust. 3) dzieli projekt budowlany na trzy części:

Część	Co w niej jest	Kiedy jest potrzebna
Projekt zagospodarowania działki lub terenu	granice działki, położenie domu, odległości, dojazd, zieleń, sieci i przyłącza	składasz go z wnioskiem o pozwolenie na budowę
Projekt architektoniczno-budowlany	układ pomieszczeń i forma budynku: rzuty, przekroje, elewacje, opis	składasz go z wnioskiem o pozwolenie na budowę
Projekt techniczny	konstrukcja z obliczeniami, charakterystyka energetyczna, rozwiązania materiałowe i instalacje	musi powstać przed rozpoczęciem robót, dostaje go kierownik budowy

Do urzędu z wnioskiem o pozwolenie na budowę trafiają tylko dwie pierwsze części (art. 33 ust. 2). Projekt techniczny inwestor musi zapewnić przed startem budowy i przekazać kierownikowi budowy (art. 42 ust. 1), a do urzędu dołącza go dopiero przy zawiadomieniu o zakończeniu budowy albo wniosku o pozwolenie na użytkowanie (art. 57 ust. 1). Ustawa wymaga też, żeby projekt techniczny był zgodny z dwiema pozostałymi częściami.

Każda część ma opis i rysunki. Gotowy projekt z katalogu zawiera zwykle także zestawienie stolarki (okna, drzwi z wymiarami) i rzuty z przykładowym ustawieniem mebli. Taki projekt zawsze wymaga adaptacji do konkretnej działki.

Jak czytać projekt budowlany - kolejność krok po kroku

Ta kolejność działa przy każdym projekcie. Tak samo podejdziesz do pytania, jak czytać plany budowlane mieszkania albo jak czytać rysunek techniczny budowlany garażu czy altany.

Tabelka (metryka) rysunku. Rozporządzenie w sprawie zakresu i formy projektu budowlanego wymaga, żeby na każdym rysunku była nazwa obiektu, tytuł, skala i numer rysunku, imię i nazwisko projektanta z numerem uprawnień oraz data. Z tytułu od razu wiesz, czy patrzysz na rzut parteru, przekrój A-A czy rzut stropu.
Legenda. Rysunki muszą używać oznaczeń z Polskich Norm albo takich, które projektant objaśni w legendzie. Jeśli symbol jest dla Ciebie zagadką, odpowiedzi szukaj w legendzie albo w opisie technicznym.
Plan działki. Zobacz, jak dom stoi względem drogi, granic i stron świata.
Rzuty kondygnacji. Przejdź po domu palcem: wejście, hol, pokoje, łazienki.
Przekroje i elewacje. Sprawdź wysokości i wygląd z zewnątrz.
Branże. Na koniec połóż rysunek instalacji obok rzutu tego samego piętra.

Projekt zagospodarowania działki - dom na mapie

Ten rysunek powstaje na aktualnej mapie do celów projektowych, w skali nie mniejszej niż 1:500. Według rozporządzenia pokazuje między innymi:

orientację działki względem sąsiednich terenów i stron świata,
granice działki,
obrys domu i innych obiektów, wejścia i wjazdy, liczbę kondygnacji,
wymiary i odległości od granic,
charakterystyczne rzędne terenu, istniejącego i projektowanego,
dojścia, dojazdy, zieleń oraz sieci i przyłącza wraz ze sposobem odprowadzania wody deszczowej. Wymiary na planie działki podaje się zwykle w metrach. Przy czytaniu zwróć uwagę na dwie rzeczy: gdzie jest północ (od tego zależy, które pokoje będą miały słońce) i jak różnią się rzędne terenu wokół domu. Różnica poziomów mówi, czy teren opada, i ile trzeba będzie nasypać albo wykopać.

Rzut - widok z góry

Rzut kondygnacji to w rzeczywistości przekrój poziomy. Według PN-B-01025:2004 wyobrażoną płaszczyznę cięcia prowadzi się zwykle około 1 m nad podłogą. Dlatego na rzucie widać przecięte ściany, okna i drzwi, a także to, co leży niżej, na przykład biegi schodów. Elementy nad płaszczyzną cięcia, takie jak belki i podciągi, rysuje się linią przerywaną. To właśnie rzut większość osób ma na myśli, gdy mówi „plan domu” albo „rysunek techniczny domu”.

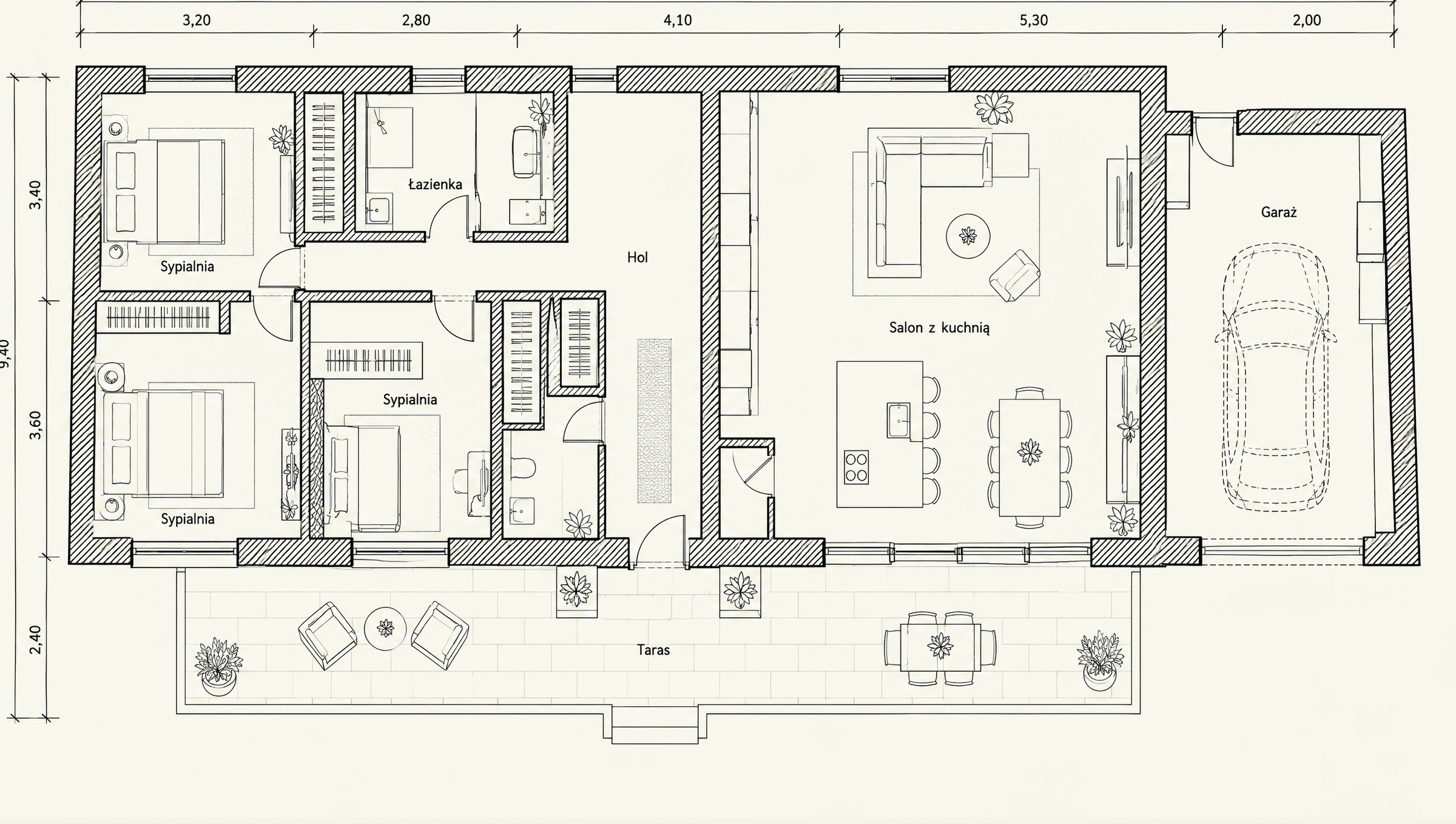

Rzut parteru domu z zaznaczonymi wymiarami, drzwiami i meblami — Rzut parteru: wymiary w ciągach wzdłuż ścian, drzwi z łukiem otwierania, przykładowe meble

Rzut architektoniczny czytaj tak:

Ściany. Przecięte ściany mają grubszy obrys, a w skali 1:100 i większej kreskowanie pokazujące materiał. Grubość ściany odczytasz z wymiarów. W części projektów katalogowych ściany nośne są dodatkowo wyróżnione kolorem, na przykład w ARCHON+ na czerwono, a działowe na zielono.
Drzwi. Rysuje się je zawsze jako otwarte, z łukiem pokazującym, którędy przejdzie skrzydło. Od razu widać, czy drzwi nie uderzą w szafę.
Okna. Przy oknie stoi ułamek, na przykład 90/120: szerokość i wysokość otworu w centymetrach. Skrót Hp to wysokość parapetu od wykończonej podłogi.
Schody. Strzałka pokazuje kierunek wchodzenia, a zapis typu 12x18,5x26 to liczba stopni, ich wysokość i głębokość.
Pomieszczenia. Mają numery, a w tabeli obok nazwę, powierzchnię i rodzaj posadzki.
Linia przekroju. Litery z grubymi strzałkami (A-A, B-B) mówią, gdzie przecięto dom na rysunku przekroju i w którą stronę patrzymy. Rozporządzenie wymaga rzutów wszystkich charakterystycznych poziomów. W domu z poddaszem dostaniesz więc rzut parteru, rzut poddasza, często też rzut dachu i więźby. Szczegółowy słownik symboli z rzutu (okna, drzwi, schody, kominy, skróty) znajdziesz w osobnym wpisie: oznaczenia na rzucie i w projekcie budowlanym.

Przekrój budowlany - co widać w pionie

W dokumentacji budowlanej przekrój to zawsze cięcie płaszczyzną pionową. Projektant prowadzi je w charakterystycznych miejscach, najczęściej przez klatkę schodową, i pokazuje dom od fundamentów po dach, z odniesieniem do poziomu terenu. Na przekroju sprawdzisz:

wysokość pomieszczeń i grubość stropów,
wysokość ścianki kolankowej na poddaszu, czyli miejsce, od którego zaczyna się skos,
warstwy ścian, podłóg i dachu. Opisuje je odnośnik w formie „drabinki”: warstwy wypisane są w tej samej kolejności, w jakiej leżą w przegrodzie, przy podłodze od góry.

Rzędne i poziomy

Rzędna to wysokość danego miejsca podana w metrach. Punktem odniesienia jest zwykle poziom podłogi parteru, oznaczony jako ±0,00 (w normie z dokładnością do trzech miejsc po przecinku, w praktyce najczęściej do dwóch). Pod tym oznaczeniem podaje się wysokość nad poziomem morza, czyli gdzie realnie wypada ±0,00 na Twojej działce. Wszystko powyżej ma wartości dodatnie (np. +2,90 dla podłogi piętra), wszystko poniżej ujemne (np. -0,45 dla terenu przy wejściu). Na przekroju poziom wskazuje mały trójkątny grot, na rzucie znak „X” z wartością.

Porównanie rzędnej terenu i podłogi powie Ci, jak wysoko nad gruntem wejdziesz do domu i ile stopni potrzeba przed drzwiami.

Elewacje - dom z zewnątrz

Elewacje to widoki budynku ze wszystkich stron. Rozporządzenie wymaga, żeby pokazywały formę domu i miały opisane materiały wykończeniowe oraz kolorystykę. W projekcie typowego domu są cztery elewacje.

Czytając elewację, porównuj ją z rzutem. Każde okno z rzutu musi mieć swoje miejsce na elewacji. Sprawdź, które okna sięgają podłogi, gdzie jest okap, z jakiego materiału jest elewacja i jaki kolor ma dach.

Projekty branżowe: konstrukcja, elektryka, wod-kan, ogrzewanie

Projekt techniczny to rysunki dla wykonawców. Rozporządzenie wymienia w nim konstrukcję oraz instalacje: wodociągowe, kanalizacyjne, ogrzewcze, wentylacyjne, gazowe, elektryczne, telekomunikacyjne i piorunochronną, pokazane na rzutach i przekrojach albo jako opisane schematy.

Konstrukcja: rzut fundamentów (ławy, ich wymiary i głębokość posadowienia), rzuty stropów, detale zbrojenia elementów żelbetowych.
Wod-kan i ogrzewanie: przebieg rur na rzutach i rozwinięciach, położenie pionów, grzejników, kotła, podgrzewacza wody, podejść pod pralkę i urządzenia sanitarne.
Elektryka: gniazdka, łączniki, punkty świetlne i obwody naniesione na rzut piętra. Rysunek branżowy czytaj zawsze obok rzutu z meblami. Dopiero wtedy widać, czy gniazdko nie trafi za szafę, a pion kanalizacyjny w środek ściany, na której chcesz powiesić telewizor. Wysokości gniazdek i włączników omawiamy w osobnym wpisie, a miejsca, w których instalacje przechodzą przez strop, we wpisie o przepustach w stropie. Każdą zmianę w instalacjach uzgadniasz z projektantem danej branży i elektrykiem z uprawnieniami, nie na własną rękę.

Skala i wymiary

Skala mówi, ile razy rysunek jest mniejszy od rzeczywistości. W skali 1:100 jeden centymetr na papierze to jeden metr w naturze, w skali 1:50 jeden metr to dwa centymetry.

Rysunek	Typowa skala
Projekt zagospodarowania działki	1:500 (przepisy: nie mniejsza)
Rzuty, przekroje, elewacje domu	1:100 lub 1:50 (przepisy: nie mniejsza niż 1:100)
Detale, np. połączenie ściany z dachem	większa niż 1:50, np. 1:20, 1:10

Na rysunkach domu wymiary podaje się w centymetrach, bez dopisywania jednostki. Ciągi wymiarów biegną wzdłuż ścian zewnętrznych. Najbliżej budynku są wymiary szczegółowe (okna, drzwi i odcinki muru między nimi), dalej osie i pomieszczenia, a najdalej wymiar całego domu. Wymiary pomieszczeń, które nie zmieściły się na zewnątrz, są w środku rzutu.

Nie mierz linijką z wydruku ani z ekranu. Kopia mogła zostać zmniejszona przy drukowaniu, a w projekcie liczą się liczby wymiarowe.

Dlaczego mimo to trudno sobie wyobrazić dom (i jak pomaga model 3D)

Nawet gdy znasz już wszystkie zasady, każdy rysunek pokazuje tylko wycinek. Rzut to cięcie na wysokości około metra, przekrój jest w dwóch albo trzech miejscach, a instalacje leżą na osobnych arkuszach. Żeby zobaczyć pokój w całości, musisz te rysunki złożyć w głowie: wysokość z przekroju, okna z elewacji, gniazdka z projektu elektrycznego. Dlatego projekt domu rysunek po rysunku wygląda zrozumiale, a całość i tak bywa zaskoczeniem dopiero na budowie.

Rzut parteru tego samego domu pokazany w 3D z meblami — Ten sam układ pomieszczeń co na rysunku wyżej, pokazany jako model 3D

W HouseVision składamy te rysunki za Ciebie: z rzutów, przekrojów, elewacji i projektów branżowych powstaje model domu, po którym chodzisz w skali 1:1, w dzień i wieczorem. Instalacje z rysunków uprawnionego projektanta, czyli elektrykę, wod-kan i ogrzewanie podłogowe, widać przez ściany. Nie projektujemy niczego od nowa, tylko wiernie przenosimy to, co już jest w Twoim projekcie. Model dostajesz w 7 dni roboczych na pendrivie.

Najczęstsze pytania

Z ilu części składa się projekt budowlany domu?

Z trzech: projektu zagospodarowania działki, projektu architektoniczno-budowlanego i projektu technicznego. Tak dzieli go art. 34 ust. 3 Prawa budowlanego. Do wniosku o pozwolenie na budowę dołączasz dwie pierwsze części.

Czy projekt techniczny trzeba złożyć w urzędzie razem z wnioskiem o pozwolenie na budowę?

Nie. Projekt techniczny musi być gotowy przed rozpoczęciem robót i trafia do kierownika budowy. Do urzędu dołączasz go dopiero przy zawiadomieniu o zakończeniu budowy albo wniosku o pozwolenie na użytkowanie.

Co oznacza ±0,00 na rysunku?

To poziom odniesienia, zwykle wierzch podłogi parteru. Inne wysokości podaje się względem niego w metrach, z plusem w górę i minusem w dół. Pod oznaczeniem ±0,00 projektant wpisuje, ile to jest metrów nad poziomem morza.

W jakich jednostkach są wymiary w projekcie domu?

Na rzutach, przekrojach i elewacjach w centymetrach, bez dopisywania „cm”. Rzędne (wysokości poziomów) podaje się w metrach, a na planie działki wymiary są zwykle w metrach.

Skąd wiem, gdzie na projekcie jest północ?

Na arkuszu z rzutem parteru powinna być strzałka kierunku północy, zwykle z literą N. Plan działki pokazuje położenie domu względem stron świata. W gotowych projektach z katalogu realne ustawienie wynika dopiero z adaptacji do Twojej działki.

Co zrobić, gdy nie rozumiem jakiegoś rysunku?

Najpierw sprawdź legendę i opis techniczny, bo projektant musi tam objaśnić każde oznaczenie spoza norm. Jeśli dalej coś jest niejasne, zapytaj projektanta albo kierownika budowy, zanim wykonawca zacznie dany etap.
